电力调度系统应用方案

发布日期:2017-06-30   浏览次数:2368

  电力通信随网络的迅速发展,原单纯语音方式程控交换机将遂步陶汰,新一代的利用在现有通信系统的基础利用语音分组技术实现IP电话通信,建立软交换系统已成为新一代的电力通信!推荐申瓯SOC1000软交换或SOC8000-IPPBX软交换程控交换机+IAD接入设备组成电力通信系统,实现内部呼叫、专网接入(E&M或载波)、PSTN市话出入局呼叫;即实现传统普通电话功能又有IP电话功能。可大大提高电力通信专网的组网灵活性、方便性;降低后期的设备投资成本;简化设备维户量及降低设备维护成本;真正实现多媒体业务的应用。从而由原来的单一电路语音程控交换机技术向电路与网络电话相结合,实现语音、数据、视频等多媒体业务的融合。同时具有综合业务网管系统、计费系统,管理系统、传真、会议等应用服务。

一、电力调度系统应用解决方案图(电话光端机复用设备方式)

   电力调度系统方案

  电力调度系统组网说明:

   1、该组网方案可以实现部分电话实现等位拨号;统一管理!
   2、全部变电所以太网互连,网络带宽10M;
   3、另外每个变电所留有中心的2个G.703和2路异步数据可做今后扩展;
   4、电力下属每个变电所*多16部电话直接属于中心的电话交换机的分机,可以实现“一键到位”。(也可以通过加小交换机增加电话数量但不能“一键到位”)

二、电力软交换或IPPBX程控交换机通信系统解决方案

   电力通信随网络的迅速发展,原单纯语音方式程控交换机将遂步陶汰,新一代的利用在现有通信系统的基础利用语音分组技术实现IP电话通信,建立软交换系统已成为新一代的电力通信!重庆申欧推荐SOC8000-IPPBX软交换程控交换机+IAD接入设备组成电力通信系统,实现内部呼叫、专网接入(E&M或载波)、PSTN市话出入局呼叫;即实现传统普通电话功能又有IP电话功能。可大大提高电力通信专网的组网灵活性、方便性;降低后期的设备投资成本;简化设备维户量及降低设备维护成本;真正实现多媒体业务的应用。从而由原来的单一电路语音程控交换机技术向电路与网络电话相结合,实现语音、数据、视频等多媒体业务的融合。同时具有综合业务网管系统、计费系统,管理系统、传真、会议等应用服务。

1、新一代电力专网SOC1000软交换+中继网关+SIP话机解决方案图:

   电力专网调度通信系统方案
SOC1000软交换系统配置
1、主机SOC1000软交换系统双机热备份,容量:100-20000万线许可。
2、调度台:64键、128键、256键、22寸,32寸触摸屏调度台,系统具有通讯录、录音查询、一键直呼内外线,选呼,组呼,监听,强插强拆等基本功能。
3、SOT600GW中继网关:支持1-8个E1,30B+D,PRI信令,七号信令,一号信令;SOC8000GW中继网关:支持4-64个E1,30B+D,PRI信令,七号信令,一号信令,E&M中继,载波中继,磁石中继等等接入电力专网广哈或远哈平台、以及当地电信公网平台。
4、SOT600-OG模拟中继网关,单机支持8-64路FXO模拟中继接入。可多机叠加。
5、SOT600-IAD/AG用户网关,从8路起128路,160路,256路,304路,400路,512路,多台512FXS叠加最大支持4096路FXS。
6、终端电话:普通模拟电话机、2B+D数字话机、SIP电话机或IP可视视频电话、IP调度电话、手机APP终端。

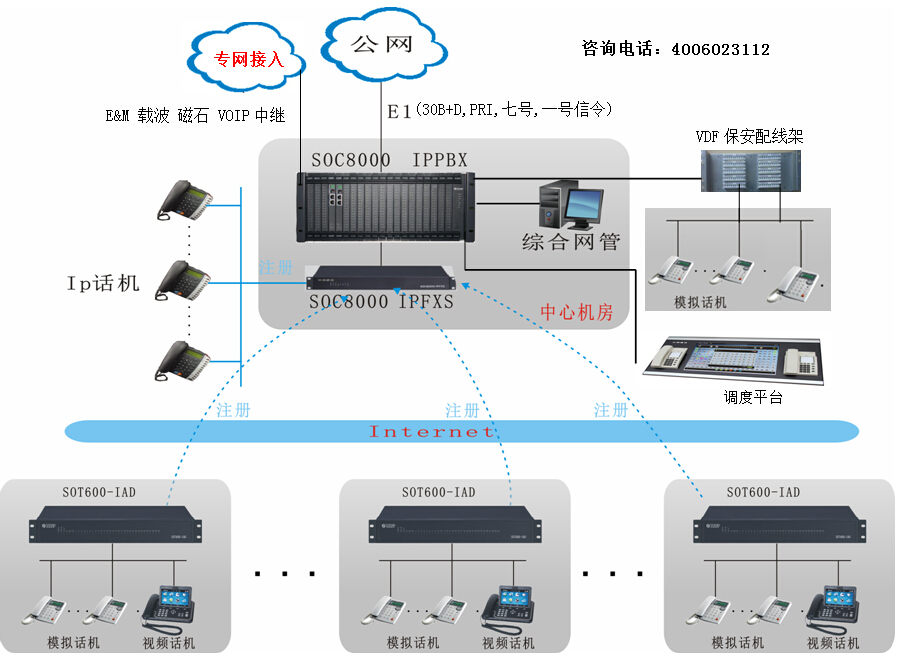

2、电力专网TDM+IPPBX调度程控交换机通信系统解决方案图:

电力软IPPBX程控交换机通信系统解决方案图

电力软IPPBX程控交换机通信系统解决方案图

3、电力专网光纤程控TDM+IP+光纤SFP通信系统解决方案图:
电力水电站电厂调度程控交换机通信系统解决方案图

SOC8000-IPPBX调度程控交换机
容量:80-2048线
公网中继:PCM数字中继,E1,30B+D,PRI信令,七号信令,一号信令,IMS(IAD/IPPBX),
专网中继:E&M中继,载波中继,磁石中继
调度台:64键、128键、256键、22寸触摸屏调度台
终端网关接入:SOT600-IAD设备,IPPBX(2-1536路)
终端电话:普通模拟电话机、2B+D数字话机、SIP电话机\IP可视电话、IP调度电话
光纤传输:光纤用户板(64线/256线),远端模块8-64线/16-256、512线)


三、电力通信系统案例信息:

  上述业务在中国电力水力第六工程局、丹东水电六局、惠州市惠东县电力工业局、桃江县电力局、重庆市石柱县电力公司、合肥电力学校、四川省资中县地方电力公司、云南镇康家能电力有限公司、江苏电力试验研究所、贵州地区多个电站、重庆市电力职工培圳中心、重庆重庆珞璜电厂、重庆电站(涪陵石板电厂、彭水马岩洞水电站)、甘肃上营水电站、太原电力高等专科学校等单位得到广泛的应用。以及近期广西桂冠电力调度项目。
