SOC5000-30复用设备

复用设备|电话光端机    浏览次数:5869
SOC5000-30复用设备

产品描述

   SOC5000-30综合复用设备(也称电话光端机)适用于“光进铜退”工程大门数语音和数据业务接入,通过E1或光纤线路实现各类语音、数据等业务的远端延伸。采用光纤线路传输,设备大配置124路FXO或FXS、4E1、1~2路物理隔离以太网业务。此系列产品也称为多通道保护综合复用设备,它的特色在于当设备选择E1通道传输的时候,任意1个E1可以传输128路语音,节约E1资源;还可起到“1+3通道保护”的功能,并且切换期间能保持话路通畅;同时起到保密跟线路检测的功能。其广泛应用于各运营商、广电网和公安、部队(保密)、电力、铁路、公路、交通、金融、政府及具有分支机构的企事业单位专网。
  • 功能特点
    ◆ 性能可靠,方便运维
    采用插卡式、模块化工业级设计,结构紧凑、扩容维护方便灵活
    设备20个板卡插槽:1个主控槽、1个网管槽、1个铃流槽、1个电源槽、16个业务槽
    具有线路检测和故障定位功能
    统一纳入SOC-NM2005网管平台,为系统运行和管理提供可靠安全保障
    ◆ 配置灵活
    多种传输方式:包括单E1~4E1传输、光纤传输
    通过单E1可传输120路语音,优化线路资源,节省投资
    采用MP技术(线路负载平衡)可将多E1信道捆绑传输各种业务
    组网结构:支持点对点、链形、星形网络拓扑,支持级联
    集成PCM、PDH、PBX、SDH等多重功能于一体,方便应用于各种专网业务,为客户在原有传输架构上提供性价比更高的接入方案
    ◆ 业务丰富
    业务插槽可任意混插各类语音盘、数据盘等
    数据接口:RS232、RS422、V.24、V.35(Nx64K)、10/100Base-T等
    语音接口:FXO、FXS、E&M、磁石、2/4线
    支持来电显示、反极计费信号

  • 系列产品

    设备型号

    SOC5000-30

    盘卡插槽

    盘卡名称

    功能描述

    线路接口

    业务接口

    主控槽位x1个

    MCU盘

    4E1接入主控盘

    E1x4个:C3接口

    网络接口(RJ45)x1~2个
    (带宽N×64K;N≤31)

    FDU盘

    光纤传输主控盘

    1X9x1个:SC接口

    网络接口(RJ45)x1~2个
    (带宽10/100Mbps自适应)

    业务插槽x16个:
    根据业务需求,任意选择以下业务盘卡混插。

    FXS盘

    外扩语音

    用户接口(DB25)x8个

    FX0盘

    外扩中继

    中继接口(DB25)x8个

    MCS盘

    磁石盘

    磁石接口(DB25)x8个

    E&M盘

    四线E&M盘

    4线E&M接口(DB25)x2个

    CWT盘

    载波盘

    2/4线音频接口(DB25)x3个

    ASY盘

    异步数据盘

    RS232/422接口(DB25)x4个

    网管盘位x1个

    NMU盘

    RS485或以太网网管接口

    电源盘位x1个

    PWR盘

    DC-48V供电

    铃流盘位x1个

    RING盘

    铃流盘

  • 物理属性

    设备型号

    SOC5000-30

    物理尺寸(mm)

    488(宽)×180(深)×132(高)

    供电方式

    内置电源支持AC/DC双重供电

    AC:190V~260V

    DC:-44V~-56V(纹波≤5%)

    整机功耗

    <75W

    工作环境

    工作温度:-5℃~50℃;工作相对湿度:10%~90%无凝结(室温)

    储存环境

    储存温度:-20℃~70℃;储存相对湿度:5%~95%无凝结(室温)

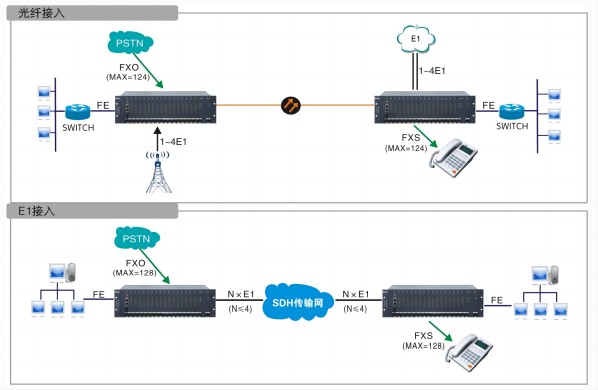

  • 典型运用
    SOC5000-30综合复用设备
